4027藥用硬片加熱伸縮率測定法詳解

　　在藥品包裝材料的研發(fā)與質(zhì)量控制中，藥用硬片的性能評估占據(jù)著舉足輕重的地位。其中，加熱伸縮率是衡量硬片材料在溫度變化下尺寸穩(wěn)定性的一項重要指標(biāo)。本文基于4027《藥用硬片加熱伸縮率測定法公示稿(第二次)》的內(nèi)容，詳細(xì)闡述該測定方法的操作步驟、注意事項及意義，以期為相關(guān)行業(yè)提供科學(xué)的指導(dǎo)和參考。

　　一、引言

　　藥用硬片作為藥品包裝的重要組成部分，其材料特性直接關(guān)系到藥品的保存質(zhì)量、運(yùn)輸安全及患者使用便捷性。加熱伸縮率作為評估硬片材料熱穩(wěn)定性的關(guān)鍵參數(shù)，能夠有效反映材料在高溫環(huán)境下的尺寸變化特性，對于篩選合適的包裝材料、確保藥品包裝在復(fù)雜環(huán)境下的可靠性具有重要意義。

　　二、測定原理與方法概述

　　1.測定原理

　　加熱伸縮率是指樣品在一定時間內(nèi)經(jīng)歷特定環(huán)境溫度后，其尺寸(主要是長度或?qū)挾?發(fā)生的變化程度，以標(biāo)點(diǎn)間距離的變化量與初始標(biāo)點(diǎn)間距離之比的百分率表示。這一指標(biāo)直接關(guān)聯(lián)到硬片材料在溫度波動環(huán)境下的適應(yīng)性及尺寸穩(wěn)定性。

　　2.儀器裝置

• 　　加熱裝置：采用烘箱或環(huán)境試驗箱，要求溫度控制精度達(dá)到±2℃，以確保試驗條件的準(zhǔn)確性和可重復(fù)性。

• 　　測量用尺：測量精度至少為±0.2mm，以精確記錄試樣加熱前后的尺寸變化。

　　三、測定步驟詳解

　　1.試樣準(zhǔn)備：首先，將試樣置于標(biāo)準(zhǔn)環(huán)境(23℃±2℃，相對濕度50%±5%)中狀態(tài)調(diào)節(jié)至少4小時，以消除試樣因環(huán)境因素引起的尺寸變化。

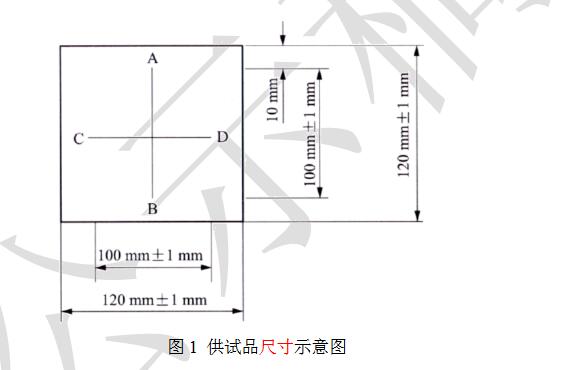

　　2.試樣切割與標(biāo)記：沿硬片縱向切取邊長為120mm±1mm的正方形供試品二片（圖1），并在每片試樣上通過中心點(diǎn)位置分別沿縱向和橫向作出兩條互相垂直的線段AB、CD，兩線段長度均為100mm±1mm。在線段頂端劃出刻痕，作為測量基準(zhǔn)點(diǎn)。

　　3.初始尺寸測量：準(zhǔn)確測定每片供試品上的線段AB、CD的長度，并分別計算其算術(shù)平均值L1，作為加熱前的尺寸基準(zhǔn)。

　　4.加熱處理：將供試品平放在不影響其自由變形的玻璃或金屬板上，然后水平放置于設(shè)定溫度為100℃±1℃的加熱裝置內(nèi)，保持10分鐘。此步驟模擬了藥用硬片在極端溫度條件下的使用情況。

　　5.冷卻與再次測量：取出加熱后的試樣，待其自然冷卻至室溫后，在與試樣狀態(tài)調(diào)節(jié)相同的環(huán)境中保持至少30分鐘，以穩(wěn)定其尺寸。隨后，再次測量每片供試品上的線段AB、CD的長度，并分別計算其算術(shù)平均值L2。

　　四、結(jié)果計算與表示

　　加熱伸縮率(S)的計算公式為：

　　其中，S為加熱伸縮率，%;L1為加熱前標(biāo)點(diǎn)間距離的算術(shù)平均值，mm;L2為加熱后標(biāo)點(diǎn)間距離的算術(shù)平均值，mm。

　　五、意義與應(yīng)用

　　通過測定藥用硬片的加熱伸縮率，可以全面了解材料在高溫環(huán)境下的尺寸穩(wěn)定性，為包裝材料的選擇、包裝設(shè)計優(yōu)化及質(zhì)量控制提供科學(xué)依據(jù)。同時，該指標(biāo)也是評估包裝材料是否滿足藥品保存要求、確保藥品安全性的重要手段之一。

　　六、結(jié)論

　　綜上所述，《藥用硬片加熱伸縮率測定法》作為一項科學(xué)嚴(yán)謹(jǐn)?shù)脑囼灧椒ǎ瑢τ谔嵘幤钒b材料的質(zhì)量、保障藥品的安全性和有效性具有重要意義。通過嚴(yán)格遵循測定步驟和計算方法，我們可以準(zhǔn)確評估藥用硬片的加熱伸縮率，為藥品包裝行業(yè)的健康發(fā)展貢獻(xiàn)力量。
